RF970



RF970, волоконно-оптична система виявлення вторгнень з точним визначенням місця розташування.

Система забезпечує моніторинг периметру у реальному часі на великій відстані, показує точне місцезнаходження загрози,
надає інформацію про те, яка подія сталася, і дає оператору можливість вчасно та пропорційно реагувати.
Блок обробітки сигналу RF970 має два каналу (А, B) для підключення волоконно-оптичного кабелю,
довжина кабелю кожного каналу може досягати до 20 км.
Кожен канал використовує чотирижильний звичайний одномодовий волоконно-оптичний кабель (одна жила резервна).

RF970, волоконно-оптична система виявлення вторгнень

RF970, волоконно-оптична система виявлення вторгнень з точним визначенням місця розташування. Система забезпечує моніторинг периметру у реальному часі на великій відстані, показує точне місцезнаходження загрози, надає інформацію про те, яка подія сталася, і дає оператору можливість вчасно та пропорційно реагувати.

RF970 використовує технологію розподіленого лазерного зондування з незалежними правами інтелектуальної власності, яка має надзвичайно високу чутливість виявлення та швидкість реакції. Базуючись на основних технологіях, таких як ультравузьке лазерне джерело, високошвидкісний і високоточний збір і перетворення даних, а також різноманітні складні алгоритми цифрової обробки сигналі (DSP), система може виявляти дуже слабкі вібраційні сигнали та може протистояти перешкодам природних факторів. такі як вітер, дощ, дрібні тварини тощо, забезпечуючи стабільність і послідовність точності вимірювань, точність позиціонування та здатність запобігати перешкодам досягли передового рівня подібних продуктів .

Крім того, система RF970 має функцію автоматичного навчання,
яка може вивчати деякі важливі фізичні параметри та параметри сигналізації на місці,
що ефективно спрощує складність інженерного введення в експлуатацію.
Покоління системи захисту периметра з точним позиціонуванням може широко використовуватися  у протяжних периметрах, таких як склади, аеропорти, військові об’єкти та кордони.

Таблиця 1 Список товарів

Тип

Модель

Назва

Опис

Точне розташування виявлення
вторгнень

RF970-1S

Один канал короткого діапазону (0-5 км)

Блок живлення 220В, розміщений в машинному залі

RF970-1M

Одноканальний середній діапазон (5-10 км)

RF970-1L

Одноканальний великий діапазон (10-20 км)

RF970-2S

Двоканальний короткий діапазон (0-5 км)

RF970-2M

Двоканальний середній діапазон (5-10 км)

RF970-2L

Двоканальний великий діапазон (10-20 км)

Відкритий пасивний термінал

DV200-1

Пасивний термінал(одноканальний)

Підходить для одноканальной конфігурації;
або для двоканальної та двосторонньої конфігурації

TM-1

Пасивний термінал(одноканальний)

DV200-2

Пасивний термінал(двоканальний)

Підходить для двоканальної та односторонньої конфігурації

TM-2

Програмне забезпечення для управління

Програмне забезпечення для
управління

RFView-W-L1

Рівень 1 Програмне забезпечення для керування через Інтернет

Підходить для керування одним пристроєм,
підтримує керування зв’язками відео, версія для Linux

RFView-W-L2

Рівень 2 Програмне забезпечення для керування веб-інтерфейсом

Підходить для керування декількома пристроями RF970/RF900/960,
проведення статистичного аналізу. Версія Windows

Особливість
· Стандарти: GB 10408,1, GB/T 10408,8, GB 16796, GA/T 1217, GA/T 1469.
· Двоканальний блок, довжина оптичного кабелю для кожного каналу  до 20 км.
· Розраховує та відображає на електронній карті точне місцезнаходження події вторгнення.
· Постійний моніторинг та виявлення  події вторгнення у режимі реального часу.
  • Блок формує повідомлення про тривогу в наступних випадках:
  • при перелазі через загородження;
  • при подоланні загородження шляхом руйнування (з утворенням отвору, лазу шляхом перепилювання або викусування елементів загородження);
  • при обриві волоконно-оптичного кабелю;
  • при вимкненні живлення.
· Час реагування на сигналізацію про вторгнення менше 3 секунд.
· Час реакції для відключення тривоги менше 1 секунди.
·  Виявляти намірів підйому, перелазу, підрізання сітчастого загородження.
·  Підтримує як надземне, так і підземне застосування системи.
·  Дозволяє хвилеподібне або пряме кріплення та монтаж кабелю.
·  Забезпечує здатність запобігати перешкодам для усунення помилкових сигналів  тривог навколишнього середовища:
  • несприйнятливий до дрібних тварин;
  • несприйнятливий до вітру 7-8 рівня;
  • несприйнятливий до зливи.
· Підтримка 8-канального контактного входу та 8-канального контактного виходу для підключення сторонніх датчиків.
· Підтримка інтерфейсу RS485, для досягнення зовнішньої інтеграції.
· Підтримує інтерфейс 2.5G Ethernet.
· Управління системою.
  • Забезпечує програмне забезпечення для веб-керування рівня 1 RFView-W-L1, яке використовується для керування окремим обладнанням RF970, забезпечення режимів цифрової карти (карти GIS) і нецифрових карт, які можуть реалізовувати пов’язане розташування на карті, керування тривогами, відеозв’язок, налаштування параметрів, тощо;

  • Забезпечує веб-платформу керування рівня 2 RFView-W-L2, яка використовується для керування декількома пристроями RF970/RF900/960, реалізації виявлення кількох пристроїв у реальному часі, сигналізації, статистики та аналізу тощо.

  • Надає інтерфейс SDK для інтеграції з платформою третьої сторони.

· Зональний термінал виготовлений з інженерного АБС-пластику зі ступенем захисту IP68.
· Приймає пасивний компонент;
· Робоча температура довкілля: -40~85℃;

Особливість блоку обробки сигналу  RF970:
  • Підтримує стійку висотою 19 дюймів 4U, глибина 650 мм;
  • Корпус блока має рівень IP-21;
  • Схеми захисту від електростатичного розряду та перенапруги всередині, стійкі до ударів блискавки та електромагнітних перешкод;
  • Джерело живлення ~ 220 В змінного струму зі споживанням менше 300 Вт;
  • Робоча температура навколишнього середовища: -10°C ~ +55°C;
RF970, волоконно-оптична система виявлення вторгнень

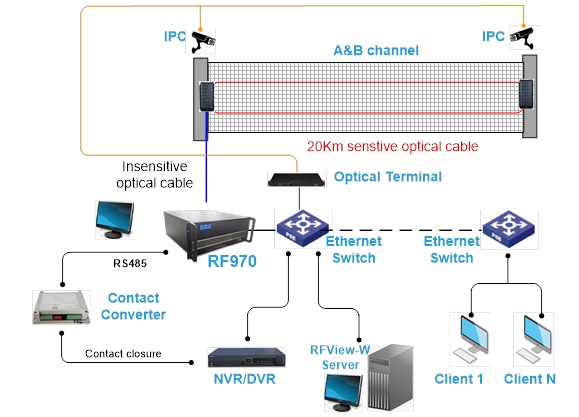

Мал.1. Двоканальна та двостороння  конфігурація системи

RF970, волоконно-оптична система виявлення вторгнень

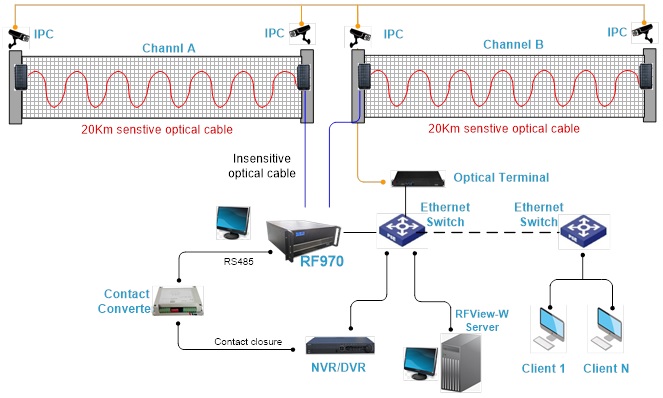

Мал. 2. Двоканальна та одностороння конфігурація системи

RF970, волоконно-оптична система виявлення вторгнень

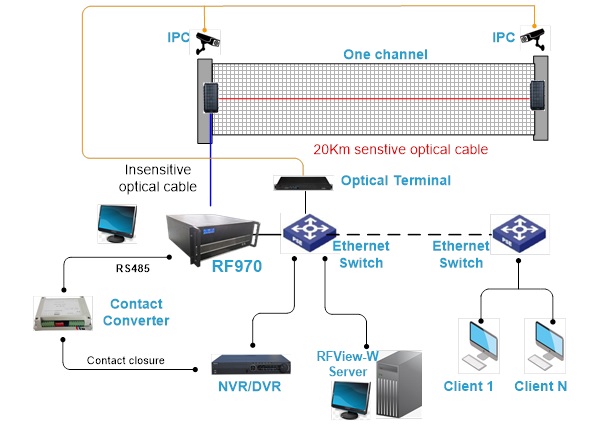

Мал.3 Конфігурація системи під землею

Примітка:

  • Відеозв'язок реалізується релейним модулем, і немає обмежень на кількість вихідних зв'язк;
  • Через використання хвилеподібного розгортання фактична довжина зони має бути менше 20 км, яку можна розрахувати відповідно до розміру хвилі.
